煤礦井下排水工作是一個系統工程，排水工作的穩定可靠、安全正常進行直接關系到煤礦安全及生產。傳統排水工作過多的依靠于人力完成，不僅勞動強度大、成本高，而且無法做到實時監測、及時啟停，故障率高，嚴重影響煤礦生產安全及經濟效益，已經被煤礦行業所摒棄，取而代之的是自動化排水系統。

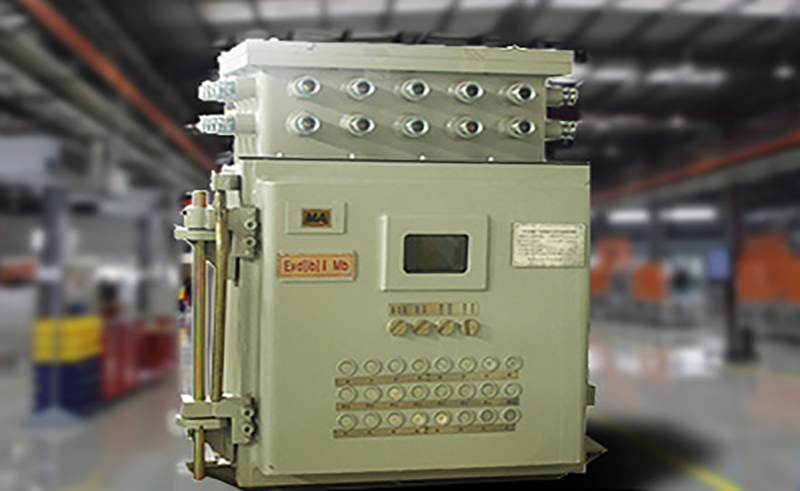

在煤礦自動化排水系統中，傳感器裝置采集監測水倉水位等信息，信號數據接收、處理并根據運算處理結果發出控制指令，由PLC完成。煤礦PLC可編程控制箱安全可靠，操作簡單，運行高效以及抗干擾性好，能夠實現煤礦排水系統自動化完成及無人值守，可以說是煤礦排水系統控制核心部件。

煤礦PLC可編程控制箱實現自動控制功能

煤礦排水系統數據采集包括水倉水位、出水口壓力、水泵電機運行狀態和工況、溫度、真空度、水泵抽水流量等，同時檢測閘閥和球閥的狀態、水泵狀態等。PLC可編程控制箱可以實現監測到一系列數據的采集接收并進行信號轉換，開關量采集，同時顯示各種參數信息、設備運行狀態、閥門狀態等。

井下水泵房往往有多臺水泵、多趟管路，煤礦PLC可編程控制箱根據采集到的水倉水位等系統參數進行邏輯判斷，自動啟停水泵和相應管路，實現了水泵的自動化控制。另外，水泵的啟停頻率和運行時間以及管路使用次數和流量等參數信息實時監測并記錄，煤礦PLC可編程控制箱根據設備運行信息判斷設備運行情況，可以實現自動停止某臺水泵并啟動另一臺水泵，實現水泵、管路的自動輪換工作。

當然，值得一提的是，水泵的輪換是煤礦PLC可編程控制箱自動根據采集到的參數信息、水泵及管路使用情況綜合判斷，進而實現水泵的最佳運行配置，使其高效、經濟、節能、可靠地運行。

煤礦PLC可編程控制箱實現系統保護

煤礦PLC可編程控制箱對排水系統的保護主要包括超溫保護、流量保護、電機故障保護、電動閘閥故障保護。當排水系統內部水泵發生故障或出現異常時，PLC自動發出報警信息，并且將故障信息自動記錄，必要時及時停止故障設備，啟動備用設備，實現及時發現故障，幫助盡早排除故障和安全隱患。

煤礦PLC可編程控制箱實現數據通訊

PLC可編程控制箱具有多路通訊接口，如485通訊接口、以太網接口，可實現與其他設備通訊，也可以聯網通訊，將排水系統數據上傳至地面監控中心或煤礦綜合自動化平臺，對提高煤礦綜合自動化水平、集中監控有著重要意義。

煤礦PLC可編程控制箱在煤礦排水系統中可以自動監測系統及設備實況，自動進行數據采集，完成多臺水泵的自動輪換控制保護，實現數據共享，不僅提高了煤礦排水系統運行安全性、可靠性、穩定性、經濟節能，且有助于提高煤礦綜合自動化水平。
